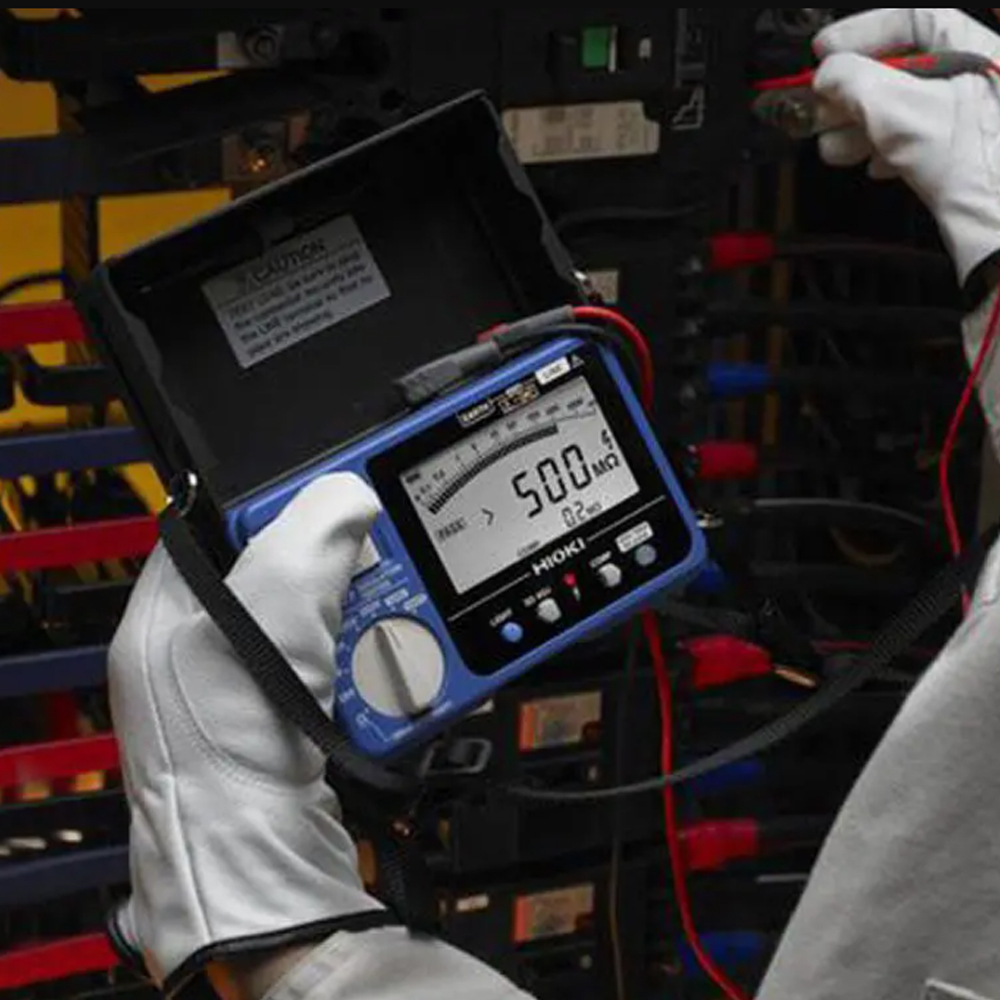

Hioki IR4056-21 เครื่องทดสอบความเป็นฉนวน (Insulation Tester) Economic model

SKU

IR4056-21

Skip to the beginning of the images gallery

฿8,200.00

มีสินค้า

Hioki IR4056-21 เครื่องทดสอบค่าความเป็นฉนวน (Insulation Tester) ช่วงการวัด 100MΩ, 250MΩ, 500MΩ, 2000MΩ, 4000MΩ สำหรับงานไฟฟ้าและอุตสาหกรรม มาพร้อมฟังก์ชันวัดค่าความต้านทานต่ำ (Low Resistance Measurement) ในตัว ใช้แหล่งจ่ายแรงดันไฟฟ้าทดสอบตั้งแต่ 50 V ถึง 1000 V พร้อมระบบ Comparator แจ้งเตือน PASS/FAIL ด้วยแสงไฟและเสียง มีหน้าจอ LCD ขนาดใหญ่พร้อม Backlight ใช้งานได้ต่อเนื่องด้วยแบตเตอรี่ AA 4 ก้อน เหมาะสำหรับช่างไฟ วิศวกร และผู้ตรวจสอบระบบไฟฟ้าทั้งภายในและภาคสนาม ยี่ห้อ Hioki, Japan

IR4056-20 Economic model

IR4056-21 Economic model, Not CE marked

หมวดหมู่: HIOKI, เครื่องมือวัดรุ่นแนะนำ, Best seller, Resistance Meters (mega ohm meter)

รายละเอียด

Hioki IR4056-21 เครื่องทดสอบค่าความเป็นฉนวน พร้อมฟังก์ชันวัดค่าความต้านทานต่ำ (Low Resistance) ความแม่นยำสูง

Hioki IR4056-21 เครื่องวัดความเป็นฉนวนความแม่นยำสูง พร้อมวัดค่าความต้านทานต่ำ เหมาะกับงานติดตั้งและตรวจสอบระบบไฟฟ้า ใช้งานง่าย ทนทาน พร้อมระบบ Comparator

Hioki IR4056-21 เป็นเครื่องทดสอบความเป็นฉนวนแบบดิจิทัลที่ออกแบบมาเพื่อเพิ่มความเร็ว ความแม่นยำ และความปลอดภัยในการทำงาน รองรับการทดสอบความเป็นฉนวนด้วยแรงดัน 5 ระดับ ได้แก่ 50 V, 125 V, 250 V, 500 V และ 1000 V วัดค่าได้สูงสุดถึง 4000 MΩ ด้วยความแม่นยำ ±2% rdg ±2 dgt

รุ่นนี้มีฟังก์ชันวัดค่าความต้านทานต่ำ (Low Resistance Measurement) ด้วยแรงดันเปิดวงจรสูงสุดถึง 6.9 V รองรับการตรวจสอบการเชื่อมต่อกราวด์หรือความต่อเนื่องในระบบไฟฟ้าได้อย่างมีประสิทธิภาพ และสามารถทำการปรับศูนย์ (Zero Adjustment) ได้สูงสุด 3Ω เพื่อชดเชยค่าความต้านทานของสายวัด

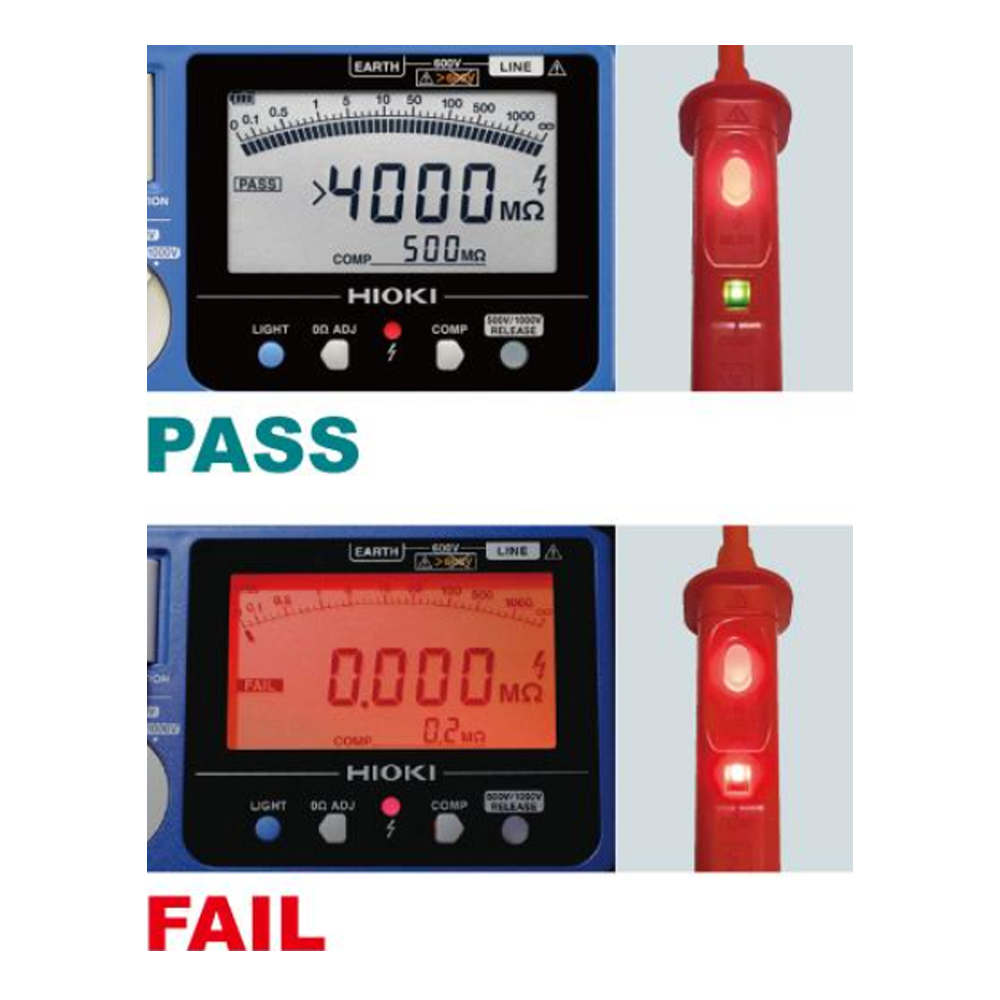

หน้าจอแสดงผลแบบ LCD พร้อมแถบกราฟและ Backlight ที่เปิดอัตโนมัติ แจ้งเตือนค่า PASS/FAIL ด้วยสีเขียวหรือแดง เหมาะสำหรับงานที่ต้องการความรวดเร็วในการประเมินผลในภาคสนาม รองรับการปิดเครื่องอัตโนมัติ (Auto Power Save) และมีระบบ Auto Backlight-off

Hioki IR4056-21 เครื่องทดสอบความเป็นฉนวน (Insulation Tester) Economic model

จุดเด่นและข้อดีของสินค้า

วัดค่าฉนวนได้ถึง 4000 MΩ (ที่ 1000 V)
มีฟังก์ชันวัดค่าความต้านทานต่ำ (Low Ω)
ระบบ Comparator พร้อมแจ้งเตือน FAIL ด้วยแสงและเสียง
ระบบ Auto Power Save และ Auto Backlight-off
หน้าจอใหญ่ มองเห็นชัดเจน พร้อมกราฟแท่ง
ใช้งานง่าย ไม่ซับซ้อน พร้อมสายวัด L9788-11
ทนทาน ใช้งานในอุณหภูมิต่ำได้ถึง -25°C
กันฝุ่นระดับ IP40 และทนแรงตกกระแทกจากความสูง 1 เมตร

ฟังก์ชั่นการวัดค่าที่ทำได้

วัดค่าฉนวน 50 V – 1000 V, สูงสุด 4000 MΩ
วัดแรงดัน AC/DC สูงสุด 600 V
วัดความต้านทานต่ำ (Low Ω) 0.00 – 1000 Ω (Auto Range)
ระบบ Comparator แสดง PASS/FAIL ด้วยไฟสีและเสียง
ฟังก์ชัน Discharge ปลดประจุไฟฟ้าหลังการวัด
Auto Power Save ปิดเครื่องอัตโนมัติภายใน 10 นาที

เหมาะกับใคร และอุตสาหกรรมกลุ่มใด

ช่างไฟฟ้าในงานติดตั้งและซ่อมบำรุง
วิศวกรควบคุมคุณภาพไฟฟ้า
ผู้ตรวจสอบระบบสายดินและความเป็นฉนวน
โรงงานผลิต, งานตรวจสอบสายไฟ, ตู้ควบคุม และอุปกรณ์ไฟฟ้า
ผู้รับเหมาด้านระบบไฟฟ้าในอาคาร โรงงาน และสถานที่สาธารณะ

ตารางเปรียบเทียบกับสินค้าทั่วไป

คุณสมบัติ	Hioki IR4056-21	เครื่องวัดทั่วไป
วัดค่าความต้านทานต่ำ	✔ (Low Ω)	✖ หรือไม่มี
ความแม่นยำสูง	±2% rdg ±2 dgt	±5–8% rdg
ระบบ Comparator	✔ (แสดงสี/เสียง)	✖ หรือไม่มี
จอแสดงผล + กราฟแท่ง	✔	✖
ฟังก์ชัน Auto Discharge	✔	✖
อุณหภูมิใช้งานต่ำสุด	-25°C	0°C ขึ้นไป

Specification : Hioki IR4056-21

Insulation Resistance Measurement
Rated output voltage (DC)	50V	125V	250V	500V	1000V
Effective maximum indicated value	100 MΩ	250 MΩ	500 MΩ	2000 MΩ	4000 MΩ
1st effective measurement range [MΩ]	0.200 to 10.00	0.200 to 25.00	0.200 to 50.0	0.200 to 500	0.200 to 1000
Accuracy	±2% rdg. ±2 dgt.
2nd effective measurement range [MΩ]	10.1 to 100.0	25.1 to 250	50.1 to 500	501 to 2000	1010 to 4000
Accuracy	±5% rdg.
Other measurement range [MΩ]	0 to 0.199
Accuracy	±2% rdg. ±6 dgt.
Lower limit resistance to maintain nominal voltage	0.05 MΩ	0.125 MΩ	0.25 MΩ	0.5 MΩ	1 MΩ
Voltage Measurement
DCV Range / Accuracy	4.2 V, 42 V, 420 V, 600 V / ±1.3% rdg. ±4 dgt.
ACV Range / Accuracy	420 V, 600 V / ±2.3% rdg. ±8 dgt.
ACV Measurement Principles	Average responding type
ACV Frequency Range	50 / 60 Hz
General Specifications
Display	Semi-transmissive FSTN LCD, Positive backlight
Maximum rated voltage to earth	600 V AC/DC, CAT III, 6000V transient
Drop proof	1 m on concrete
Power supply	Battery AA × 4
Dimension / Weight	159 × 177 × 53 mm / 640 g
Included accessories	Test lead set with remote switch L9788-11 ×1 Neck strap ×1 Instruction manual ×1 LR6 (AA) alkaline batteries ×4

ตารางเปรียบเทียบ HIOKI IR4050 Series INSULATION TESTER Series

รุ่น	แรงดันทดสอบ (DC)	ช่วงวัดค่าฉนวนสูงสุด	ฟังก์ชัน Low Ω	วัดแรงดัน AC/DC	โหมด PV Ω (Solar)	Bluetooth (Z3210)	Comparator	จอแสดงผล	กันฝุ่น/กันน้ำ	ขนาด (มม.)	น้ำหนัก
IR4056-20	50–1000V	4000 MΩ	✔	AC/DC 600V	✖	✖	✔	LCD + Bar Graph	IP40	159×177×53	600 กรัม
IR4056-21	50–1000V	4000 MΩ	✖	AC/DC 600V	✔	✔	✔	LCD + Bar Graph	IP65	159×177×53	600 กรัม
IR4057-50	50–1000V	4000 MΩ	✔	AC/DC 600V	✖	✖	✔ (0.3s)	LCD + Bar Graph	IP40	159×177×53	640 กรัม
IR4059	50–1000V	4000 MΩ	✔	AC/DC 600V	✖	✔	✔	LCD + Bar Graph	IP40	160×98×46	536 กรัม
IR4053-10	500/1000V (PV)	4000 MΩ (PV)	✖	AC/DC 600V	✔ เฉพาะ PV	✖	✔ (4s)	LCD + Bar Graph	IP40	159×177×53	600 กรัม

▲ IR4056-20
▲ IR4056-21

▲ IR4057-50

▲ IR4059

▲ IR4053-10

รายละเอียดเพิ่มเติม

SKU	IR4056-21
Weight	600.000000
ขนาด	159 x 177 x 53 mm
ผู้ผลิต	Hioki
บันทึกข้อมูล	ไม่
Resolution	0.05 MΩ (100MΩ) 0.125 MΩ (250MΩ) 0.25 MΩ (500MΩ) 0.5 MΩ (2000MΩ) 1 MΩ (4000MΩ)
Measurement Range	100MΩ 250MΩ 500MΩ 2000MΩ 4000MΩ
ฟังก์ชั่น	Automatic DC/AC detection Auto power save Drop proof
Power Supply	แบตเตอรี่ Alakaline AA x 4
ระดับการป้องกัน	No
Sensor Output Interface	No
Accuracy	±2% rdg.

รีวิวสินค้า

ดาวน์โหลด

Products Catalog

Instruction Manual (TH)

วิดีโอ

บทความ

ประโยชน์ของเครื่องวัดค่าความเป็นฉนวน (Insulation Tester)

เครื่องใช้ไฟฟ้าต่างๆที่เราใช้ในชีวิต เช่น ตู้เย็น แอร์ ทีวี ไมโครเวฟ ย่อมใช้กำลังงานไฟฟ้าเป็นตัวกระตุ้นให้เครื่องใช้ไฟฟ้าสามารถทำงานได้ การใช้งานเครื่องใช้ไฟฟ้าเหล่านั้นจึงมีความเสี่ยงในการโดนไฟฟ้าช็อตได้ ฉนวนไฟฟ้าจึงเป็นสิ่งสำคัญอย่างมากที่จะช่วยป้องกันอันตรายจากไฟฟ้าช็อตได้อย่างดี เครื่องวัดค่าความเป็น

ฉนวนไฟฟ้าสำคัญอย่างไร

ความสำคัญของฉนวนไฟฟ้า อุปกรณ์เครื่องมือเครื่องใช้ ที่จะต้องใช้ไฟฟ้า ในการกระตุ้นการทำงาน จำเป็นอย่างยิ่งจะต้องมีฉนวนกันไฟฟ้า ความสำคัญของฉนวนไฟฟ้าคือ ช่วยป้องกันอันตรายจากไฟฟ้าลัดวงจร หรือการเกิดไฟดูดเนื่องจากสัมผัสไฟฟ้าโดยไม่ตั้งใจ ฉนวนไฟฟ้าที่เราเจอบ่อยที่สุดในชีวิตประจำวันก็คือ ฉนวนบนปลั๊กไฟ

อุปกรณ์

Hioki IR4056-21 เครื่องทดสอบค่าความเป็นฉนวน พร้อมฟังก์ชันวัดค่าความต้านทานต่ำ (Low Resistance) ความแม่นยำสูง

อุปกรณ์ในชุดมาตรฐาน

ตัวเครื่อง IR4056-21

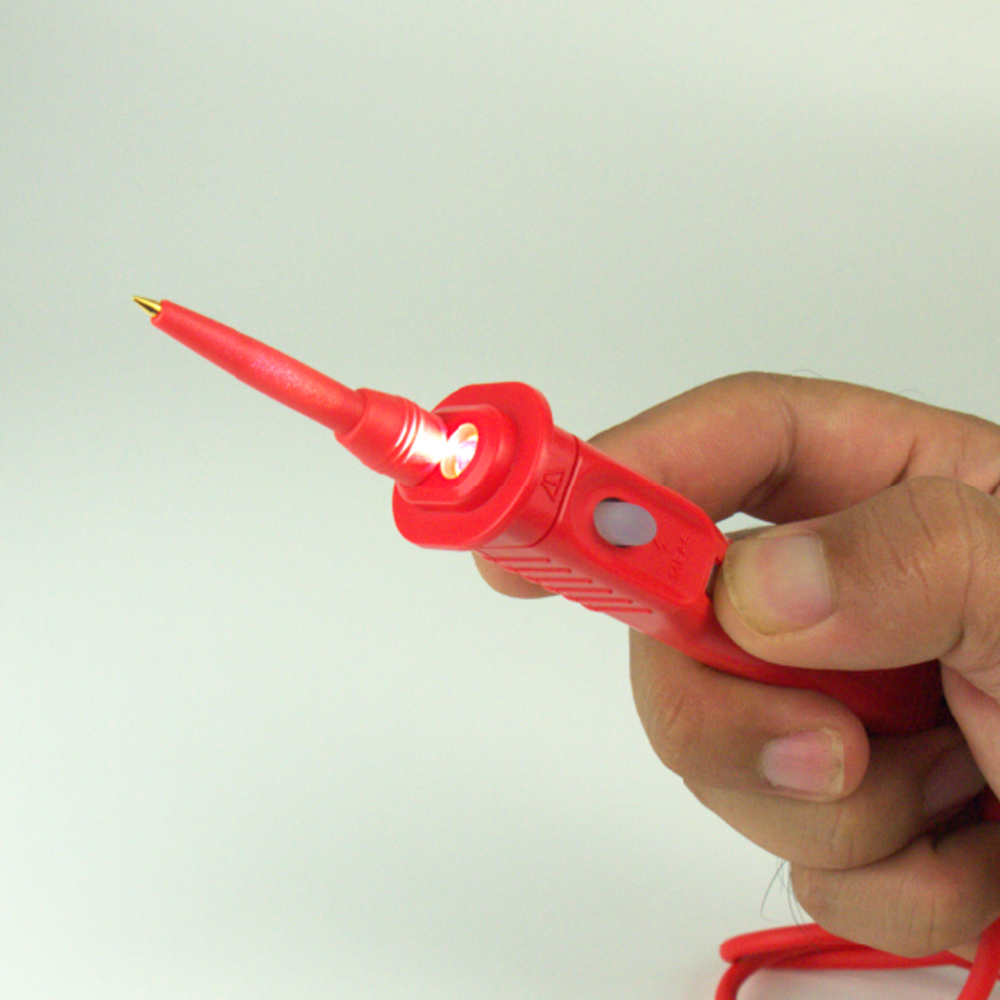

สายวัด L9788-11 พร้อมสวิตช์
แบตเตอรี่ AA x4
คู่มือ
สายคล้องคอ

อุปกรณ์เสริม (ซื้อเพิ่มเติม)

Z3210 Wireless Adapter สำหรับใช้งานกับ GENNECT
หัววัดพิเศษ L9788-90, 92
กระเป๋ากันกระแทกสำหรับภาคสนาม

คำถามที่พบบ่อย

INSULATION TESTER คืออะไร?

Insulation Tester หรือ เครื่องทดสอบค่าความต้านทานของฉนวนไฟฟ้าคือเครื่องมือที่ใช้ในการตรวจสอบ ความต้านทานของฉนวน ระหว่างสายไฟกับสายดิน หรือระหว่างขั้วต่าง ๆ ของอุปกรณ์ไฟฟ้า เช่น มอเตอร์, คอมเพรสเซอร์, ตู้ควบคุม, หม้อแปลง, หรือสายไฟในระบบต่าง ๆ

การทำงานของเครื่องจะจ่ายแรงดันไฟฟ้าสูง (เช่น 250V, 500V, 1000V หรือมากกว่า) ผ่านฉนวน แล้ววัดค่าความต้านทานที่เกิดขึ้น (หน่วยเป็น MΩ – เมกะโอห์ม)

ยิ่งฉนวนดี ค่าความต้านทานยิ่งสูง ถ้าฉนวนเสื่อม ค่าจะลดลงหรือติดลบ

ทำไมต้องวัดค่า INSULATION

ป้องกันไฟฟ้ารั่วและไฟฟ้าช็อต
หากฉนวนเสื่อม อาจทำให้กระแสไฟรั่วไหลสู่โครงโลหะ หรือพื้นดิน เกิดอันตรายต่อคนและอุปกรณ์
ตรวจสอบสุขภาพของอุปกรณ์ไฟฟ้า
มอเตอร์, คอมเพรสเซอร์ หรือสายไฟที่ใช้งานนาน ๆ อาจมีฉนวนเสื่อมโดยไม่รู้ตัว การวัดค่าช่วยคัดกรองอุปกรณ์ที่ควรซ่อมหรือเปลี่ยนก่อนเกิดปัญหา
ลดความเสี่ยงในการหยุดงานผลิต
การไฟฟ้าลัดวงจรจากฉนวนเสียหาย อาจทำให้ระบบหยุดทำงานโดยไม่คาดคิด ซึ่งมีต้นทุนสูงในภาคอุตสาหกรรม
ใช้ประกอบงานซ่อมบำรุงตามรอบ (Preventive Maintenance)
ช่างไฟและวิศวกรใช้ในการตรวจสอบระบบไฟฟ้าอย่างสม่ำเสมอ เพื่อบันทึกและเปรียบเทียบแนวโน้มการเสื่อมของฉนวน
จำเป็นตามมาตรฐานความปลอดภัย (เช่น ISO, OSHA)
หลายมาตรฐานงานไฟฟ้ากำหนดให้ต้องมีการวัดและบันทึกค่าความต้านทานฉนวนเป็นประจำ
